Slovníková položka: Úhel senzoru – viz Úhel detekce

Co je úhel senzoru?

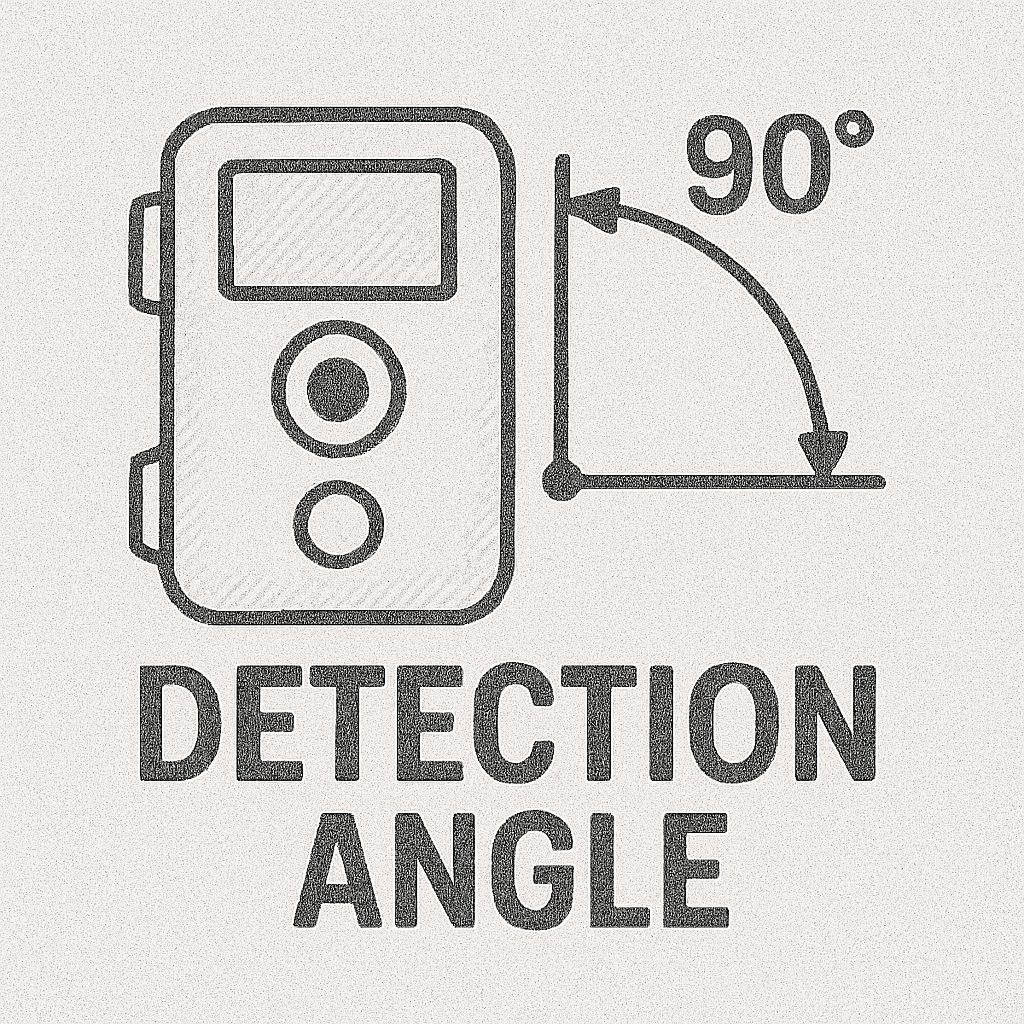

Úhel senzoru, také známý jako úhel detekce, se vztahuje k úhlovému zornému poli, ve kterém může pasivní infračervený (PIR) senzor detekovat pohyb nebo změny v infračerveném záření. Tento kritický parametr je nezbytný v zařízeních, jako jsou fototraky, bezpečnostní systémy a systémy automatizace osvětlení.

PIR senzor se spoléhá na Fresnelovu čočku a její vnitřní konstrukci, aby určil úhel detekce. Tento úhel lze rozdělit na dvě složky:

• Horizontální úhel: Typicky se pohybuje mezi 90° až 180° pro většinu aplikací, včetně fototraků.
• Vertikální úhel: Často užší, mezi 40° a 60°, ale může se lišit v závislosti na výšce instalace senzoru a účelu.

Pochopení úhlu senzoru umožňuje uživatelům efektivně optimalizovat pokrytí senzoru, ať už pro monitorování divoké zvěře, zabezpečení majetku nebo automatizaci osvětlení v kancelářích.

Klíčové podrobnosti:

Jak se využívá úhel senzoru?

1. Definování pokrytí

Úhel senzoru určuje prostorovou oblast, kterou může PIR senzor monitorovat. To je důležité pro:

• Bezpečnostní systémy: Zajišťuje, že senzor detekuje pohyb v každé kritické zóně, zatímco se vyhýbá irelevantním oblastem.
• Monitorování divoké zvěře: Zaměřuje se na specifické stezky nebo oblasti, kde je očekávána aktivita zvířat.
• Automatizace osvětlení: Aktivuje světla, když je detekován pohyb v definované pokryté zóně.

Například:

• Horizontální úhel detekce 120° ve spojení s vertikálním úhlem 60° je vhodný pro nástěnné senzory v obývacím pokoji.
• 360° horizontální úhel, typický pro stropní senzory, poskytuje pokrytí celého prostoru.

2. Optimalizace umístění senzoru

Efektivní umístění senzorů závisí na pochopení úhlu detekce:

• Horizontální úhel: Určuje, jak široké je pokrytí senzoru. Umístění do rohu maximalizuje pokrytí v místnostech, zatímco ploché umístění na stěně zužuje monitorovanou zónu.
• Vertikální úhel: Řídí ideální výšku instalace. Senzor instalovaný příliš vysoko může chybět pohyb na úrovni země, zatímco senzor instalovaný příliš nízko nemusí detekovat objekty na vyšších úrovních.

3. Přizpůsobení zón detekce

Některé senzory nabízejí funkce pro přizpůsobení úhlů detekce:

• Fyzické maskování: Lepicí krycí nebo bariéry mohou blokovat části Fresnelovy čočky, aby se vyloučily nežádoucí oblasti.
• Otočné držáky: Nastavitelné držáky umožňují uživatelům naklonit senzor a změnit jeho vertikální nebo horizontální pokrytí.
• Výměna Fresnelovy čočky: Některé senzory umožňují výměnu Fresnelových čoček pro změnu úhlu detekce, díky čemuž je senzor přizpůsobitelný pro různé scénáře.

Technické podrobnosti úhlu senzoru

Komponenty ovlivňující úhel senzoru:

1. Fresnelova čočka:

• Segmentovaná čočka, která soustředí infračervené záření na PIR senzor.
• Určuje počet zón detekce a jejich úhlové pokrytí.
• Konstrukce se liší pro vytvoření kuželových, válcových nebo vějířovitých vzorů pokrytí.

2. PIR senzor:

• Detekuje změny v infračerveném záření v rámci svého zorného pole.
• Pracuje ve spojení s Fresnelovou čočkou pro převod pohybu na elektrické signály.

3. Výška a umístění instalace:

• Výška instalace přímo ovlivňuje vertikální úhel detekce. Nástěnný senzor instalovaný ve výšce 7 stop má dolů směřující úhel pro detekci pohybu u země.

4. Environmentální faktory:

• Přesnost detekce závisí na teplotních rozdílech mezi objektem a pozadím.
• Fyzické překážky v úhlu detekce, jako jsou stěny nebo nábytek, mohou vytvářet slepá místa.

Aplikace a použití

Příklad 1: Monitorování divoké zvěře

Fototraka vybavená 90° horizontálním úhlem a 50° vertikálním úhlem je ideální pro monitorování divoké zvěře na stezkách. Tato konfigurace minimalizuje falešné spouštění z irelevantních pohybů, jako je pohyb větví.

Příklad 2: Zabezpečení domů

PIR senzor s 120° horizontálním úhlem a 40° vertikálním úhlem je namontován v chodbě. Tato konfigurace zajišťuje efektivní detekci pohybu napříč chodbou, zatímco ignoruje pohyb na sousedních podlažích nebo v místnostech.

Příklad 3: Osvětlení kanceláře

Stropní PIR senzor s 360° horizontálním úhlem poskytuje úplné pokrytí v otevřeném kancelářském prostoru. Toto umístění zajišťuje konzistentní aktivaci osvětlení bez vynechání jakéhokoli rohu místnosti.

Příklad 4: Dohlížení nad parkovištěm

PIR senzor s 180° horizontálním úhlem a 60° vertikálním úhlem monitoruje parkoviště. Tato konfigurace zajišťuje široké pokrytí oblasti, zatímco minimalizuje falešné poplachy z objektů mimo parkoviště.

Úprava úhlu senzoru

Techniky pro úpravu horizontálních a vertikálních úhlů:

1. Fyzické maskování:

• Použijte lepící proužky nebo vlastní kryty pro blokování částí Fresnelovy čočky a omezení úhlu detekce.
• Příklad: Zablokujte horní část čočky, aby se předešlo detekci vyšších objektů.

2. Otočné držáky:

• Nástěnné nebo stropní držáky s nastavitelnými konzolami umožňují uživatelům naklonit senzor.
• Příklad: Nakloňte senzor směrem dolů, abyste se zaměřili na pohyb na úrovni země.

3. Výměna Fresnelovy čočky:

• Některé senzory umožňují výměnu Fresnelových čoček pro změnu úhlu detekce.
• Příklad: Nainstalujte úzkouhlou čočku pro zaměřování na konkrétní zónu, jako je dveře nebo stezka.

Osvědčené postupy pro použití PIR senzorů založené na úhlu senzoru

1. Vyberte správný senzor:

• Velké otevřené prostory: Použijte stropní PIR senzory s 360° horizontálními úhly.
• Koridory: Optické senzory s úzkými úhly pro vyhnutí se detekci pohybu v sousedních prostorech.

2. Vyhněte se slepým místům:

• Upravte výšku a úhel senzoru, aby bylo zajištěno úplné pokrytí bez mezer.
• Překrývejte senzory v nepravidelně tvarovaných nebo velkých oblastech pro komplexní monitorování.

3. Minimalizujte falešné poplachy:

• Maskujte části čočky náchylné k interferenci, jako jsou oblasti s častým irelevantním pohybem.
• Vyhněte se instalaci senzorů v blízkosti zdrojů tepla nebo přímého slunečního světla.

4. Pravidelná údržba:

• Periodicky testujte pokrytí senzoru, abyste se ujistili, že odpovídá požadovaným zónám detekce.
• Překalibrujte nebo upravte umístění podle potřeby po environmentálních změnách.

Závěr

Úhel senzoru nebo úhel detekce je základním aspektem funkčnosti PIR senzorů. Správné pochopení a úprava těchto úhlů zajišťují optimální výkon, ať už pro monitorování divoké zvěře, zabezpečení domů nebo automatizaci osvětlení. Výběrem správného úhlu detekce a přizpůsobením pokrytí mohou uživatelé minimalizovat falešné spouštění a dosáhnout spolehlivého a účinného provozu svých PIR senzorů.
